گیربکس خورشیدی

گیربکس خورشیدی که در لاتین با نام گیربکس سیاره‌ای (planetary gearbox) نیز شناخته می شود، یکی از جالب ترین اشکال مهندسی دستگاه است که برای کنترل و تغییر حرکت در صنعت استفاده می‌شود. گیربکس‌های خورشیدی (سیاره ای) شکلی از گیربکس صنعتی اند که در آن‌ها ورودی و خروجی هر دو دارای مرکز چرخش هم‌راستا هستند. این بدان معناست که محور ورودی در راستای محور خروجی می چرخد. شهباز گیربکس تمام اطلاعات مفیدی را که در مورد گیربکس های خورشیدی نیاز دارید در اختیار شما قرار می دهد تا بتوانید آگاهانه نسبت به انتخاب و خرید گیربکس خورشیدی تصمیم بگیرید. هر زمان که سؤالی در مورد گیربکس دارید، راه حل سریع‌تر تماس با کارشناسان ما در واحد مشاوره‌ی شرکت دانش بنیان شهباز گیربکس پیشرو سپاهان است.

گیربکس خورشیدی (سیاره ای) چیست؟

گیربکس خورشیدی یا گیربکس سیاره ای یک جعبه دنده‌ی صنعتی است که محور (شافت) ورودی و خروجی آن هردو در یک راستا قرار دارند. از این جعبه دنده برای انتقال بیشترین گشتاور در فشرده ترین فضا (که به عنوان چگالی گشتاور معرفی می شود) استفاده می شود. یکی از بهترین گیربکس‌های صنعتی که بسیاری از نیازهای ما را برآورده می‌کند، گیربکس خورشیدی (سیاره‌ای) است چرا که طول عمر نسبتاً زیاد در کنار ماندگاری بالا دارد. یعنی نیاز بسیار کم به تعمیر و نگهداری را از خود ارائه می‌دهد. ویژگی هایی که باعث برتری  گیربکس‌ خورشیدی بر دیگر گیربکس‌های صنعتی می‌شود این است که این گیربکس انتقال گشتاور بسیار خوبی را ارائه می‌کند. گیربکس خورشیدی با مونتاژ استوانه ای و محورهای ورودی-خروجی هم راستای خود، همیشه به عنوان جایگزینی جمع و جور به جای کاهنده های جناغی و هلیکال استفاده می شود. زمانی که وزن و فضای اشغالی در مقابل گشتاور تولیدی از دغدغه‌های اصلی ما به حساب می‌آیند، استفاده از این گیربکس‌ صنعتی توصیه می شود. به همین دلیل است که برای طیف وسیعی از کاربردها - از قطارهای برقی گرفته تا پیچ‌ گوشتی‌های برقی – استفاده می شوند. برای درک کامل عملکرد آن ها به جزئیات بیشتری نیاز داریم که در این مقاله جزئیات عملکرد گیربکس خورشیدی (سیاره ای) برای شما به طور ساده و کامل بیان شده است. شرکت دانش بنیان شهبازگیربکس پیشروسپاهان این جعبه دنده‌های خورشیدی را می‌تواند در وضعیت کاهنده و افزاینده طراحی و تولید کند. کسی که گیربکس خورشیدی (سیاره ای) را اختراع کرد فرد مشهوری نیست، اما این سیستم نخستین بار توسط لئوناردو داوینچی در سال ۱۴۹۰ توضیح داده شد که تاکنون برای قرن ها مورد استفاده قرار گرفته است

چرا به آن گیربکس خورشیدی (سیاره ای) می گویند؟

دلیل این نام ‌گذاری شیوه‌ی آرایش و حرکت چرخ دنده ها دارای ساختار ترکیبی است. این آرایش بسیار شبیه به آرایش سیاره‌ها به دور خورشید در کهکشان راه شیری است و این اصطلاح خورشیدی یا سیاره‌ای از همان‌جا می‌آید. به این صورت است که شامل یک دنده مرکزی (سیاره ای) به آن سان و 3 دنده هرزگرد برای انتقال نیرو که به اصطلاح به آن کریر گفته می شود و چرخ دنده رینگی که حکم سیاره محوراصلی بیرونی را دارد. در حالت معمول طراحی گیربکس خورشیدی چرخ دنده‌ی رینگی ثابت است و محور اصلی در این جعبه دنده، چرخ ‌دنده‌ های خورشیدی در مرکز است. به این ترتیب که وقتی چرخ‌ دنده‌ های خورشیدی هرزگرد نیروی موتور را از طریق محور ورودی دریافت کرده و شروع به چرخش می‌کند، چرخ‌دنده‌های سیاره‌ای که در تماس با آن هستند نیز شروع به چرخش می‌کنند. حرکت این چرخ‌ دنده‌های سیاره‌ای در نهایت چرخ ‌دنده‌ی کریر را به حرکت در می آورد و این گونه محور (شافت) خروجی می چرخد.

گیربکس خورشیدی (سیاره‌ای) چگونه کار می کند؟

گیربکس خورشیدی یک نوع گیربکس مکانیکی است که برای انتقال حرکت وگشتاور بین منبع نیروی ورودی مانند موتور ومحور خروجی استفاده می شود همان طور که درقسمت قبل توضیح دادم گیربکس خورشیدی ازچندین قسمت تشکیل شده: 1 -چرخ دنده خورشیدی سان 2- چرخ دنده خورشیدی هرزگرد( کریر)  3- چرخ دنده رینگی چرخ دنده خورشیدی سان درمرکز گیربکس  قرار دارد. وقتی نیرو را مستقیم از نیروی منبع دریافت می کند شروع به حرکت می کند و نیروی گشتاوری را به سایر اجزا تشکیل می دهد. در اطراف این چرخ دنده سان  چرخ دنده های خورشیدی هرزگرد یا همان کریر قرار دارند. آنها به صورت مستقل و در رینگ دنده قرار دارند و هدف اصلی این هرزگرد ها تسهیل حرکت  انتقال نیرو بین چرخ دنده خورشیدی سان و چرخ دنده رینگی است چرخ دنده رینگی همان طور که  محور اصلی بیرونی چرخ دنده های داخل و  ثابت است و حرکت مستقیمی ندارد آنچه که تغییر می کند چرخ دنده های سیاره ای هستند که  دراثر چرخ دنده رینگی و چرخ دنده سان درحال چرخش هستند . تعداد دنده هرچرخ دنده تاثیر گذار در نسبت گیربکس می باشد امکان مونتاژ طبقات بر روی هم این تنوع نسبت را در این گیربکس رقم می زند و محدودیتی در نسبت دور گیربکس خورشیدی وجود ندارد.

اجزای اصلی گیربکس خورشیدی کدام‌اند؟

همانطور که در تصویر زیر می‌بینید محور ورودی، محور خروجی، جعبه دنده خورشیدی، کریر، برینگ و کاسه نمد اجزای اصلی گیربکس خورشیدی هستند.

انواع گیربکس خورشیدی (سیاره‌ای)

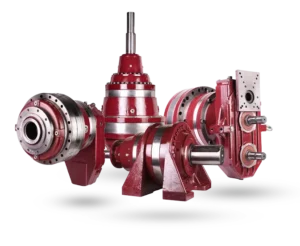

گیربکس خورشیدی، یک نوع گیربکس  مکانیکی است که برای افزایش گشتاور وکاهش سرعت  یا افزایش سرعت  و کاهش گشتاور استفاده می شود . شرکت دانش بنیان شهباز گیربکس پیشرو سپاهان امکان استفاده از هر نوع محرکی برای انتقال دور با این گیربکس را مهیا ساخته و پوشش دهی در انواع ساپورت های خروجی گیربکس از جمله فلنج دار ،پایه دار ،فلنج دار مادگی هزارخاری و.... می‌باشد. گیربکس های خورشیدی شهباز گیربکس با نسبت تبدیل های متنوع از 4 تا 2000 توانایی این را دارد که دور خروجی را تا زیر 1 دور کاهش دهد یکی دیگر از قابلیت هایی که این شرکت برای مشتریان خود ایجاد کرده انتقال نیرو به صورت 90 درجه به گیربکس خورشیدی در راستای خروجی گیربکس خورشیدی می باشد در این حالت از دنده مخروطی مارپیچ استفاده شده است گیربکس خورشیدی شهباز گیربکس سریsh در تیپ هایی از 65 تا 20000 که  گشتاور  آن  به 400000N.m  می‌رسد در  مدل‌های مختلف  از  جمله   فلنج دار   ( MC، MP، ME، PC،و ...)و  پایه دار              (UC,UE و ...)  تولید می‌کند.

کاربردهای گیربکس خورشیدی (سیاره‌ای)

درهمه صنایع که نیاز به نیروی محرک داشته باشد می‌توانیم از گیربکس خورشیدی استفاده کنیم ازجمله:

• صنایع نظامی برای رادارسیار وثابت
• صنایع سنگ ومعدن برای نوارنقاله‌ها
• صنایع پتروشیمی برای همزن ها
• صنایع داروسازی برای قسمت گردش میزپرس
• صنایع نفت وگاز برای کولینگ تاور
• صنایع ذوب آهن برای قسمت نورد و دیگر صنایع مثل:

صنایع کشاورزی، صنایع شیمیایی، صنایع دریایی، صنایع غذایی، صنایع نساجی، صنایع آب وفاضلاب، صنایع سنگین و... است.

مزایای استفاده از گیربکس خورشیدی کدامند؟

چرخ دنده های سیاره ای مزیت اصلی مهندسی جدید در تولید گیربکس های خورشیدی هستند که با حضورشان در این جعبه دنده‌ می‌توانند انرژی حرکتی لازم برای هر نوع دستگاهی را در صنعت فراهم کنند. گیربکس خورشیدی در سیستم های مکانیکی وصنعتی به عنوان یک قطعه کلیدی  استفاده می شود ودرحالت  کلی می توان به موارد زیر اشاره کرد: 1- سهولت تعمیرات و نگهداری 2- لقی بسیار کم 3- راندمان تا98% 4- تحمل گشتاور های بسیار بالا 5- کوپل بسیار ساده و سریع الکتروموتور 6- تعویض آسان قطعات در محل نصب 7- تنوع در نسبت دور و اتلاف کم نیرو 8- صرفه جویی در مصرف انرژی برق 9- حجم کم

امکانات گیربکس خورشیدی

گیربکس خورشیدی دارای امکاناتی است که دربهبود عملکرد و کارایی سیستم ها و ماشین آلات مورد استفاده قرار می گیرد. این گیربکس قادراست نیروی موتور را تاسرعت مورد نیاز در ماشین آلات و تجهیزات مختلف افزایش دهد این انتقال قدرت می تواند باعث افزایش عملکرد و کارایی سیستم شود. به کاربرامکان تنظیم  وکنترل سرعت خروجی را می دهد.این امکان به کاربراجاره می دهدتا سرعت خروجی را با توجه به نیازهای خاص خود تنظیم کندبا تغییر نسبت چرخش داخلی و خارجی سرعت خروجی می تواندکاهش یا افزایش یابد و این ویژگی به کاربرامکان کنترل بهتر سیستم را می دهد در نتیجه سیستم رابهینه کند.گیربکس خورشیدی به دلیل ساختارش قادراست تحمل بارهای سنگین وگشتاور بالا را فراهم کند.

موارد دارای اهمیت به هنگام انتخاب گیربکس خورشیدی کدامند؟

برای خرید گیربکس خورشیدی مناسب، باید نیرو و گشتاور مورد نیاز در سیستم را به دقت بررسی کرده و با توجه به آن گیربکس با ظرفیت کافی را انتخاب کنید. انتخاب گیربکسی که بتواند بار موردنظر راتحمل کند از اهمیت بالایی برخوردار است. مورد بعدی که خیلی اهمیت دارد نسبت انتقال گیربکس خورشیدی است. بسته به نیاز و کاربرد باید گیربکس با نسبت انتقال مناسب انتخاب شود. کیفیت گیربکس و دقت ساخت بسیار حائز اهمیت است زیرا گیربکس با کیفیت طول عمر گیربکس را بیشتر می کند. درست است که گیربکس خورشیدی فضای کمتری اشغال می کند اما انتخاب مدل گیربکس (فلنجدار باشد یا پابه دار و...)و شرایط نصب گیربکس (عمودی -افقی ) وساعت کارکرد گیربکس بسیار اهمیت دارد از آن جایی که برخی از سازنده ها سریع‌تر از دیگران گیربکس مورد نیاز شما را طراحی و اجرا می‌کنند، می توانید برای دریافت پاسخ دقیق تمام سوالات خود با آن‌ها تماس بگیرید. در ایران هم سازنده‌هایی حضور دارند که بلافاصله، معمولا در همان روز، با یک پیشنهاد سفارشی و کامل به نیاز شما در این خصوص پاسخ خواهند داد. البته در نظر داشته باشید که ارتباط مستقیم شما با تولیدکنندگان اصلی نیز باعث صرفه جویی در وقت و هزینه‌ی شما عزیزان خواهد شد. ما اینجا در شرکت دانش بنیان شهباز گیربکس پیشرو سپاهان آمادگی این را داریم که هر نوع گیربکس خورشیدی باکیفیت را در اختیار شما عزیزان قرار دهیم.

نکات مهم در خرید گیربکس خورشیدی

هنگام خرید گیربکس خورشیدی اطمینان حاصل کنید که از جنس مواد با کیفیت و با استانداردهای صنعتی مناسب ساخته شده است. این شامل استفاده از قطعات با دقت بالا  ورعایت استانداردهای کیفیتی باشد اطمینان حاصل کنید که ظرفیت گشتاور ونیروی گیربکس با نیاز سیستم شما هماهنگ و گیربکس تون دارای خدمات پس ازفروش و دارای گارانتی باشد و بررسی تجربه و نظرات کاربران به شما کمک می کند تصمیم بهتری برای گیربکس خورشیدی با کیفیت مناسب خودبگیرید.

روش انتخاب گیربکس خورشیدی مناسب

اگر تحمل بارمورد نظردستگاه بیشتر از بارگیربکس باشد محورهای خروجی آسیب می بیند و چرخ دنده ها از بین می روند و منجربه کاهش طول عمر گیربکس می شود وبه خود ماشین آلات که گیربکس نصب می شود آسیب وارد می کند.برای انتخاب گیربکس ابتدا باید بررسی کنیدگیربکس دستگاه تون  چه نوع قدرت(توان وگشتاور) و سرعت نیاز دارد بررسی نسبت انتقال بسیار مهم است . مطمین شوید گیربکس مورد نظرتان قادر به تحمل بار مورد نظرتان باشد . درکل انتخاب گیربکس خورشیدی مناسب باید براساس نیاز ها و شرایط خاص سیستم ,امکانات فنی گیربکس ,کیفیت  ساخت و قابلیت نصب و سرویس  دهی انجام شود بهتر است با مشاوره از متخصصا  و تولیدکنندگان معتبر در این زمینه همکاری کنید تا بهترین گزینه را برای نیاز های خود انتخاب کنید.

چرا گیربکس خورشیدی شهبازگیربکس؟

1- محدودیت در نسبت گیربکس نداریم زیرا با اضافه کردن تعداد طبقات  نسبت تغییر می کند ویکی از مزیت های  این گیربکس با سایر گیربکس های صنعتی  می باشد 2- استفاده از متریال درجه یک با کیفیت بالا مناسب با شرایط آب و هوایی ایران 3- قیمت تمام شده گیربکس که نمو نه داخلی خیلی مقرون به صرفه و مناسب تر از نمونه خارجی می باشد و از لحاظ کیفیت با نمونه خارجی درحال رقابت است   4- قبل از این که گیربکس بسته بندی بشود برای آزمایش به واحد تست منتقل  می شود و اینجا به 3 روش مختلف گیربکس تحت آزمایش قرار می گیرد تا اگر نقاط ضعفی دارد قبل از ورود به واحد فروش برطرف شود.

کاتالوگ گیربکس خورشیدی شهبازگیربکس

برای انتخاب مناسب ترین گیربکس دانستن مواردی از جمله سرعت ورودی ، سرعت لازم خروجی ، گشتاور لازم خروجی و ….. الزامی است شما با دانلود کاتالوگ گیربکس خورشیدی می توانید گیربکس مناسب خود را انتخاب کنید.

عدم توجه به موارد زیر باعث آسیب گیربکس خورشیدی می شود

1-ازنصب گیربکس برروی سطوح ماشین کاری نشده جدداخوددار ی فرمایید.موقع نصب گیربکس دقت شودوپایه های الکتروموتوربه شاسی پیچ نشود. 2-درصورت اعمال تنش یا باربیش ازحدمجازبه گیربکس حتماازمحدودکننده های گشتاورنیرواستفاده شود. 3-به دلیل جلوگیری ازاکسیده شدن محورهای ورودی وخروجی بایدسطح آن راتمیزوسپس گریس کاری نمائید. 4-قبل ازاستارت دستگاه حتی به صورت لحظه ای حتماداخل دستگاه روغن ریخته شود. جهت اطلاع ازمقدار و نوع روغن وموقعیت قرارگیریس وپاپه واومخزن روغن به کاتالوگ شهباز گیربکس مراجعه شود. 5-روغن دستگاه را در مرحله اول پساز 100 ساعت ودرمراحل بعدی پساز 1000 ساعت تعویض شود. 6-هر 300 ساعت یک بارحتما پیچ برنجی که حاوی آهنربا می باشد باز شودتا اگربراده های آهن به آن چسبیده تمیزشود. درصورتی که طی دو دورهم توالی براده های زیادی به آهنربا باشدحتماجهت بررسی ورفع عیوب احتمالی اقدام شودتابه قطعات دیگرآسیب نرسد. 7-در گیربکس هایی که توان ورودی از توان حرارتی آن بالاتراست باید از رادیاتورخنک کننده روغن استفاده شود. 8-عدم نصب صحیح واستفاده نادرست ازدستگاه و هرگونه شکستگی که بر اثرحمل ونقل ایجاد می شود. 9-هرگونه بازشدن و تعمیر دستگاه توسط افراد غیرمجاز

تعمیر گیربکس خورشیدی

گیربکس خورشیدی شهباز گیربکس اگر به صورت منظم سرویس شود و شرایط کاری سنگین نداشته باشد و موارد ذکر شده که باعث آسیب گیربکس می شود رعایت شود خیلی کم دچار استهلاک می شود با این حال گیربکس خورشیدی شهبازگیربکس پس از مدتی نیاز به تعمیرات می کند تامین قطعات اصلی تجهیزات کافی و هم چنین تعمیرکارماهر لازمه تعمیر هر گیربکس می باشد که هم راستایی این موارد می تواند گیربکس خورشیدی شهبازگیربکس را برای مدت طولانی به چرخه باز گرداند به همین خاطر شرکت دانش بنیان شهباز گیربکس پیشرو سپاهان با ضمانت نامه 6 ماهه الی 2 سال به همراه خدمات پس از فروش به مدت 10 سال پشتوانه محکمی در کنار مشتری مداری گامی بلند در جهت ارائه خدمات برای گیربکس های خود می باشد این شرکت قادر به تعمیر و بازسازی انواع گیربکس های صنعتی تولید داخل و خارج از کشور می باشد.
